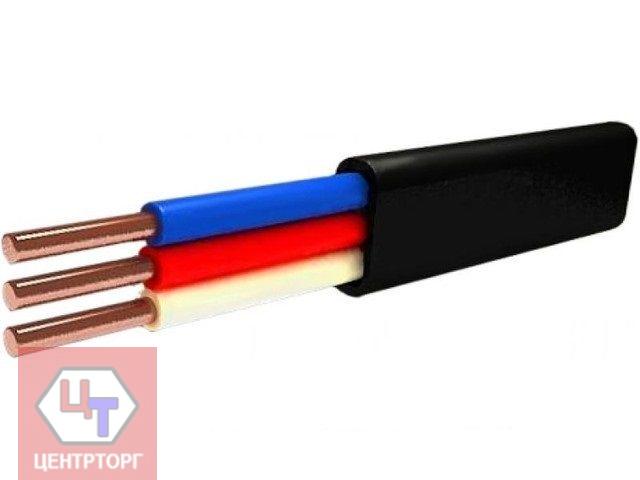

Кабель ВВГнг-LS 3х2.5 изготавливают из трёх медных однопроволочных жил в изоляции из ПВХ пластиката, которые скручивают и покрывают шланговой оболочкой из поливинилхлорида пониженной горючести с низким выделением газа и дыма при вынужденном горение (исполнение пониженной пожароопасности). Данное исполнение кабеля создано для эксплуатации в качестве электропроводки в помещениях с людьми. В случае пожара, если кабель попадёт в огонь от стороннего источника, будет образовываться меньший объём дыма (относительно базового исполнения ВВГ). Следовательно, на дыхательные органы людей будет воздействовать меньше вредных веществ, а также будет лучшая видимость выходов. Прокладывают совместно с другой кабельно-проводниковой продукцией на лотках, эстакадах, в туннелях, под штукатуркой. В процессе эксплуатации кабель располагают неподвижно и на него не должны воздействовать растягивающие механические нагрузки. Наклон кабельной трассы не имеет значения.
Электрические параметры:
- номинально проводимая сила электрического тока:
- 28 А при прокладке в воздухе;
- 37 А при прокладке в земле;
- 48 А при прокладке в воде;
- допустимый односекундный ток короткого замыкания 270 А;
- электрическое сопротивление постоянному току 1 км медной нелужёной токопроводящей жилы 1 класса сечением 2,5 мм2 составляет 7,41 Ом согласно ГОСТ 22483-77;
- удельное объёмное электрическое сопротивление изоляции при рабочей температуре жилы (+70 °С) не менее 10 МОм∙см.
Условия эксплуатации:
- температура окружающей среды в пределах от -50 до +50 °С;
- относительная влажность не превышает 98 % при t = +35 °С.
- Температура нагрева токопроводящей жилы:
- до +350 °С – выход кабеля из строя, при этом изоляция и оболочка не возгораются;
- до +160 °С – проведение тока замыкания накоротко;
- до +80 °С – при протекании токов перегрузки;
- до +70 °С – при долгом пропускании номинального тока.
Размеры конструктивных элементов:
- толщина изоляционного покрова не менее 0,6 мм (для трёх жил изоляция разного цвета);
- толщина оболочки не менее 1,5 мм (чёрный цвет);
- сечение каждой токопропускающей жилы 2,5 мм2;
- расчётный внешний диаметр 10,3 мм.
Характеристики:
Количество жил, шт.: 3
Сечение жилы, кв. мм: 2,5
Токовая нагрузка на 1 жилу, А: 28
Мощность в 1 фазной сети (U=220V), кВт: 6,2
Мощность в 3 фазной сети (U=380V), кВт: 18.4
Предельный ток односекундного КЗ, А: 270
Электрическое сопротивление жилы, Ом/км: 7,41
Жила: медная круглая монолитная
Изоляция: поливинилхлоридная
Оболочка: поливинилхлорид пониженной горючести, низкое выделение дыма
Применение: прокладка стационарная электропроводка
Max наружный диаметр (d), мм: 10,3
Min радиус изгиба: 7.5·d
Максимальное напряжение, В: ~ ≤660
Частота ~ тока, Гц: 50
Климатическое исполнение, категория размещения: УХЛ1
Срок службы: 30 лет
Масса товара: 0.15 кг.
| Вес | 0.15 кг |
| Ед. измерения | м |
| Материал | Медь |
| Страна происхождения | Россия |
