Кабель КВВГнгLS 5*2,5

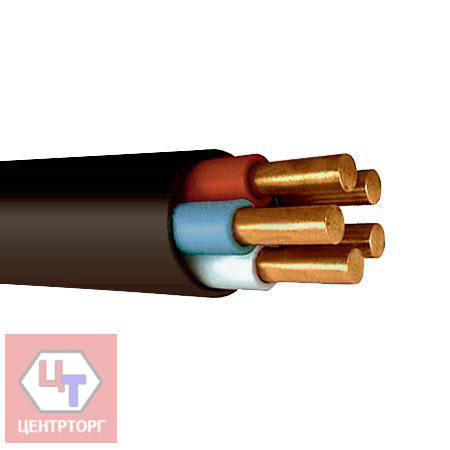

Элементы конструкции кабеля КВВГнг(A)-LS 5х2,5:
1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
2. Изоляция из поливинилхлоридной композиции пониженной пожароопасности.
Изолированные жилы кабелей скручены, в каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил;
3. Оболочка из поливинилхлоридной композиции пониженной пожароопасности.

Область применения кабеля КВВГнг(A)-LS 5х2,5:
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Кабели применяются для прокладки на открытом воздухе, в кабельных сооружениях и помещениях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели, в том числе для использования в системах атомных электростанций классов 2, 3 и 4 по классификации ОПББ-88/97 (ПНАЭ Г-01-011-97). Кабели преимущественно применяются для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-3-96 категории А). Снижение светопроницаемости от дымообразования при горении и тлении кабелей не более 40%.
Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69
Радиус изгиба при прокладке кабеля КВВГнг(A)-LS 5х2,5:
Кабель наружным диаметром до 10 мм. включ. не менее 3-х диаметров кабеля
Кабель наружным диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля
Кабель наружным диаметром от 25 мм. не менее 6-ти диаметров кабеля
Срок службы кабеля КВВГнг(A)-LS 5х2,5 не менее 30 лет

Электрические характеристики кабеля КВВГнг-LS 5х2,5

Номинальное переменное напряжение 0,66кВ

Частота переменного тока 50Гц

Электрическое сопротивление изоляции 9МОм

Общие характеристики кабеля КВВГнг-LS 5х2,5

Марка контрольного медного кабеля КВВГнг-LS

Количество жил 5

Сечение токопроводящей жилы 2.5мм2

Материал провода Медная жила

Материал изоляции жилы ПВХ (поливинилхлорид)

Материал оболочки кабеля ПВХ (поливинилхлорид)

Наличие защитного покрова (брони) Нет

Наличие экрана Нет

Цвет изоляции жил Белый, синий, красный, либо цифровая

Эксплуатационные данные кабеля КВВГнг-LS 5х2,5

Гарантийный срок службы 25 лет

Максимальная температура эксплуатации 50°С

Минимальная температура эксплуатации -50°С

Минимальная температура монтажа -15°С

Допустимый радиус изгиба для ож - одножильного кабеля 275мм

Допустимый радиус изгиба для мп - многопроволочного кабеля 165мм

Строительная длина 150м
